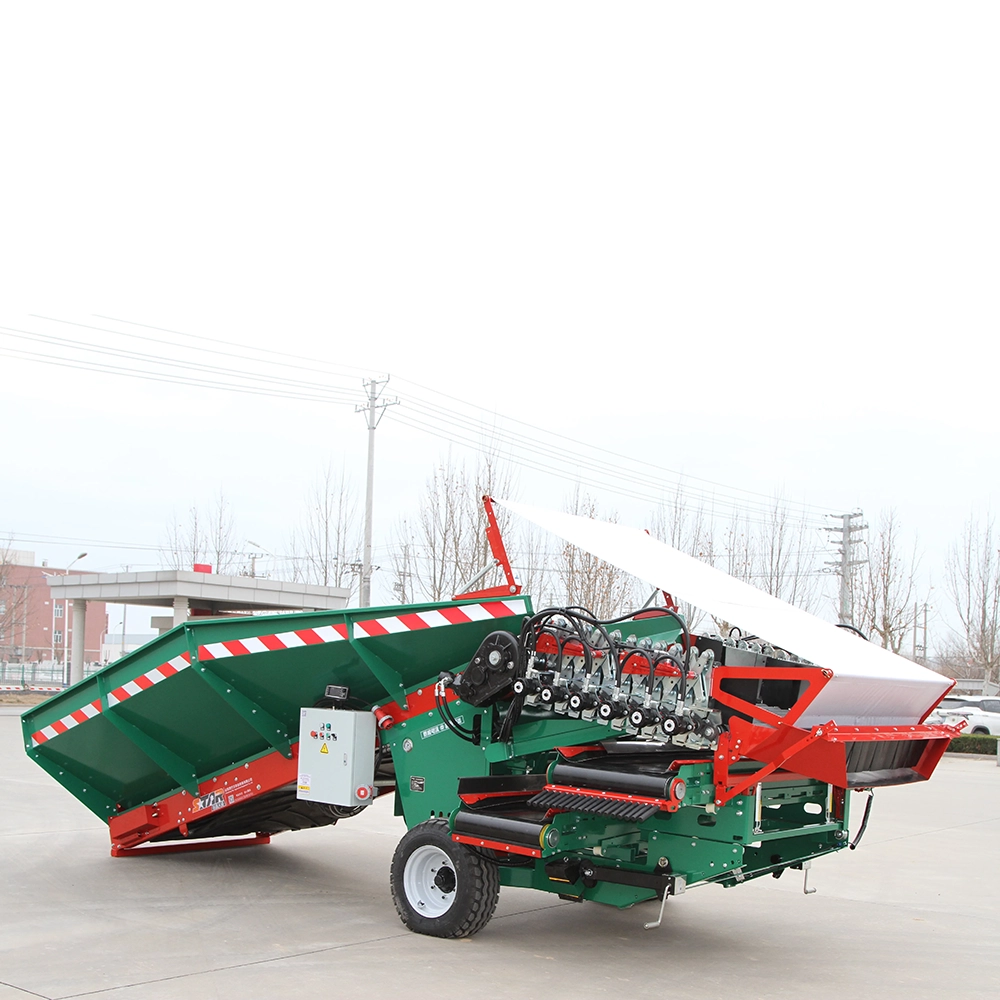

Бункер для картоплі 5XF-40.3

Очисний конвеєр живиться від зовнішнього джерела живлення 380 В для керування гідравлічною насосною станцією, яка, у свою чергу, приводить у дію всі гідравлічні двигуни та циліндри. Він в основному використовується для очищення та сортування картоплі після збору врожаю.

Проста конструкція та легко регульована гідравлічна система сприяють виявленню несправностей та їх усуненню, забезпечуючи зручність, швидкість, високу ефективність, високу точність сортування та низький рівень пошкодження картоплі. Він має компактну конструкцію, надійну роботу та просте обслуговування.

Структура машини:
Машина в основному складається з приймального бункера, головного конвеєра, сортувального пристрою, конвеєра для дрібної картоплі, ґрунтового конвеєра, буферного та збирального пристрою, гідравлічної системи керування, електричної системи керування та рами.

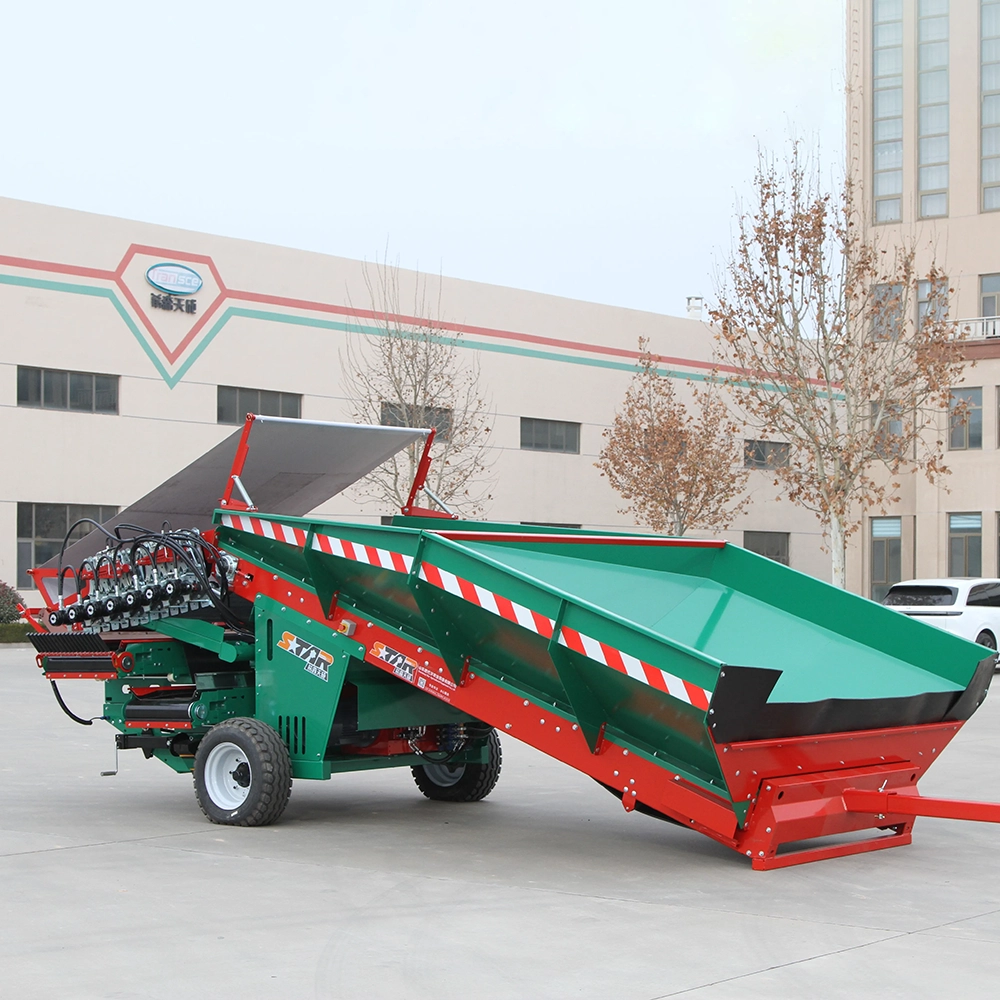

1. Приймальний бункер:
Використовується для тимчасового утримання картоплі для сортування, а також для її збору та захисту, що забезпечує ефективність сортування.

2. Головний конвеєр:
Використовується для транспортування картоплі перед тим, як вона потрапить на сортувальну платформу; швидкість транспортування регулюється.

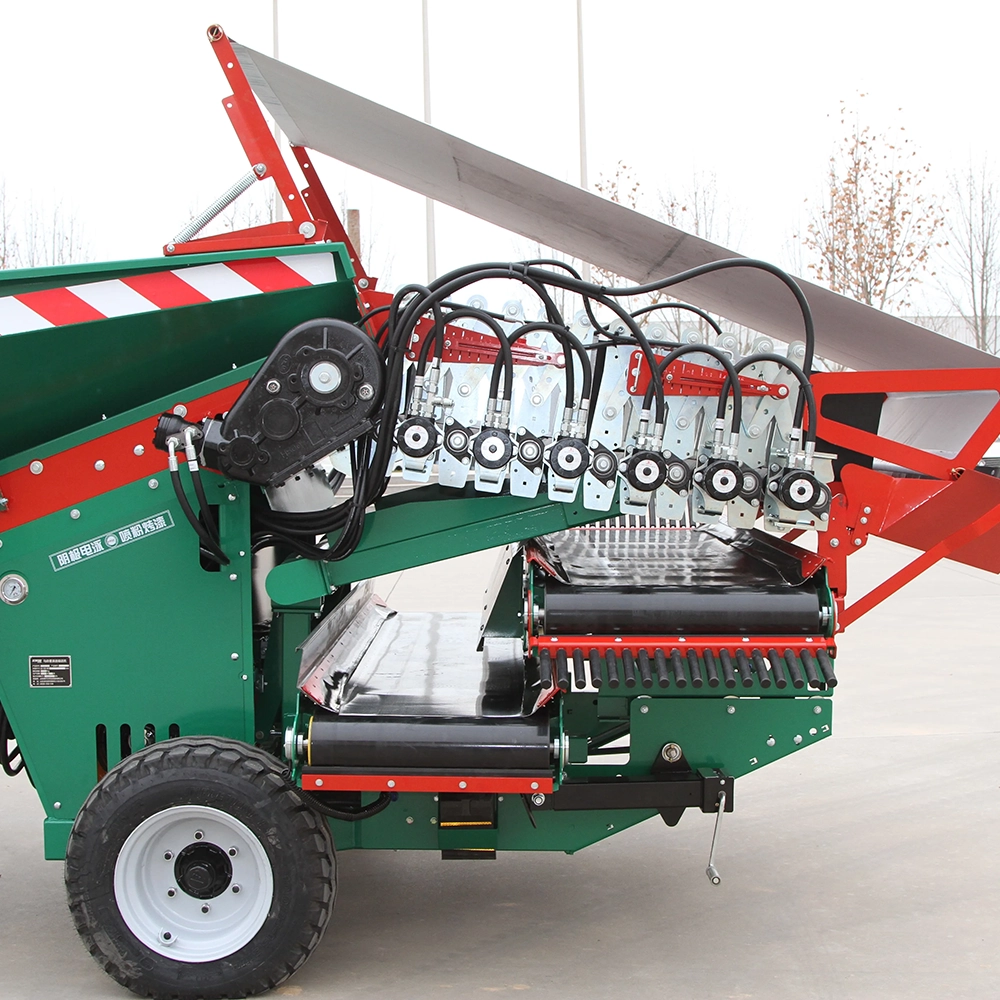

3. Сортувальний пристрій:
Важливий компонент для сортування картоплі, він відокремлює дрібну картоплю, бруд, дрібне каміння та деякі бур'яни, транспортуючи їх до обох боків обладнання за допомогою конвеєрної стрічки. Протилежно розташовані спіральні пружини дозволяють картоплі залишатися на пристрої протягом тривалішого періоду, покращуючи точність сортування.

4. Пристрій для транспортування дрібної картоплі:
Цей пристрій приймає та транспортує дрібну картоплю, що падає з сортувального пристрою, видаляючи бруд з падаючих матеріалів. Потім бруд падає на пристрій для транспортування ґрунту.

5. Пристрій для транспортування ґрунту:
Цей пристрій транспортує ґрунт, що падає на конвеєрну стрічку, з пристрою для транспортування дрібної картоплі до відповідного пристрою для транспортування домішок.

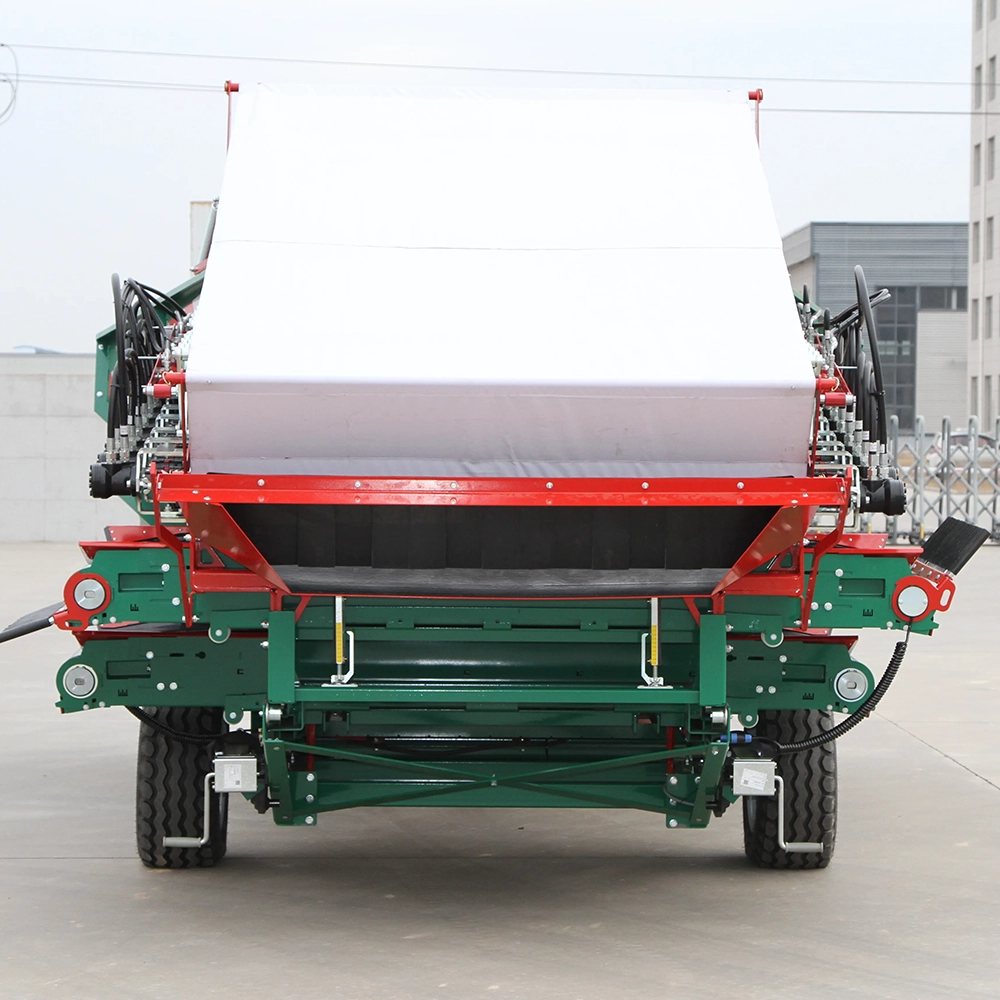

6. Буферний та збиральний пристрій:
Цей пристрій з'єднує сортувальний пристрій з наступним транспортувальним обладнанням очищувача картоплі, буферизуючи падаючий матеріал та регулюючи ширину конвеєра відповідно до наступного транспортувального обладнання.

7. Гідравлічна система керування:
Гідравлічна система керування складається в основному з гідравлічного силового агрегату, багатоходових клапанів, клапанів потоку, гідравлічних замків, гідравлічних двигунів та гідравлічних циліндрів. Вона в основному використовується для керування обертанням та регулюванням швидкості основного транспортувального пристрою, сортувального пристрою, пристрою для транспортування картоплі та пристрою для транспортування ґрунту. Гідравлічна система також керує регулювальними гідравлічними циліндрами сортувального пристрою та регулює сортувальний зазор, регулюючи ці циліндри.

8. Електрична система керування:
Електрична система керування складається переважно з розподільчої шафи та пов'язаних з нею компонентів. Вона в основному використовується для керування запуском та зупинкою гідравлічного силового агрегату, а також запуском, зупинкою та аварійною зупинкою всієї системи.

9. Рама:
Рама з'єднує та підтримує вищезазначені компоненти, а також підтримує баланс і стійкість усієї машини.

Принцип роботи:
Для транспортування на короткі відстані обладнання буксирується до місця роботи трактором.

Під час роботи обладнання спочатку налагоджується та запускається. Картопля подається в перевантажувальний бункер за допомогою конвеєрної стрічки або перевантажувального транспортного засобу.

Головний конвеєр транспортує картоплю вперед до сортувального пристрою (сортувальний пристрій вже відрегулював свої зазори відповідно до необхідного розміру картоплі).

Дрібніша картопля, дрібне каміння, грудки ґрунту та подрібнений ґрунт падають через зазори в сортувальних роликах до малого картопляного конвеєра, який потім транспортує їх до відповідної конвеєрної стрічки.

Подрібнений ґрунт падає через щілини в стрічці конвеєра для дрібної картоплі на ґрунтовий конвеєр, який потім транспортує його на стрічку конвеєра для змішаного ґрунту.

Решта більшої картоплі продовжує транспортуватися далі до буферного та збирального пристрою, а потім до наступної стрічки конвеєра для збору машиною.
