Після транспортування картоплі за допомогою конвеєрного обладнання вантажна машина перевантажує її у вантажівки. Унікальна конструкція шасі, гідравлічна система та електрична схема забезпечують стабільну роботу та багатофункціональність.

При сумісному використанні з іншим сортувальним обладнанням, виробленим нашою компанією, цей пристрій забезпечує узгоджене керування, підвищуючи ефективність роботи та гарантуючи безпеку оператора та обладнання. Устаткування просте в експлуатації, практичне та ефективне.

Воно підходить для великих складів та дозволяє оптимально використовувати складський простір.

Склад обладнання:

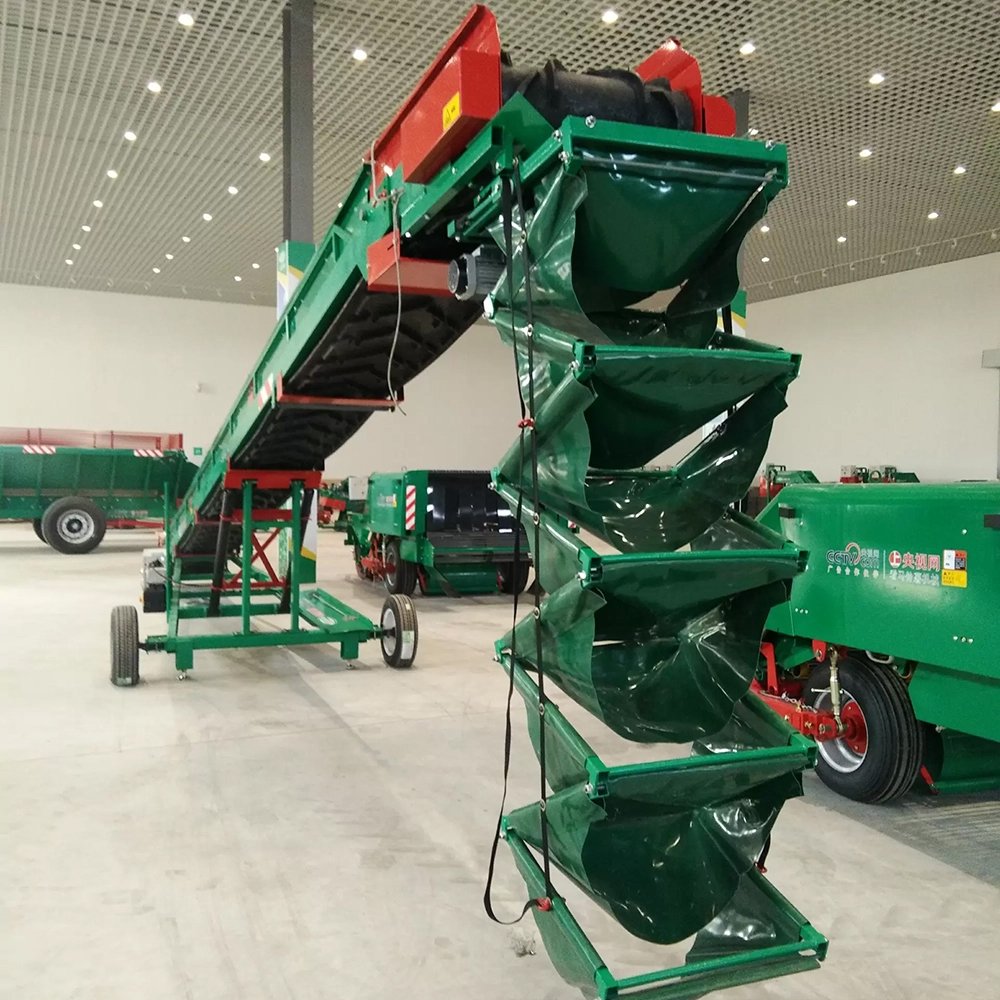

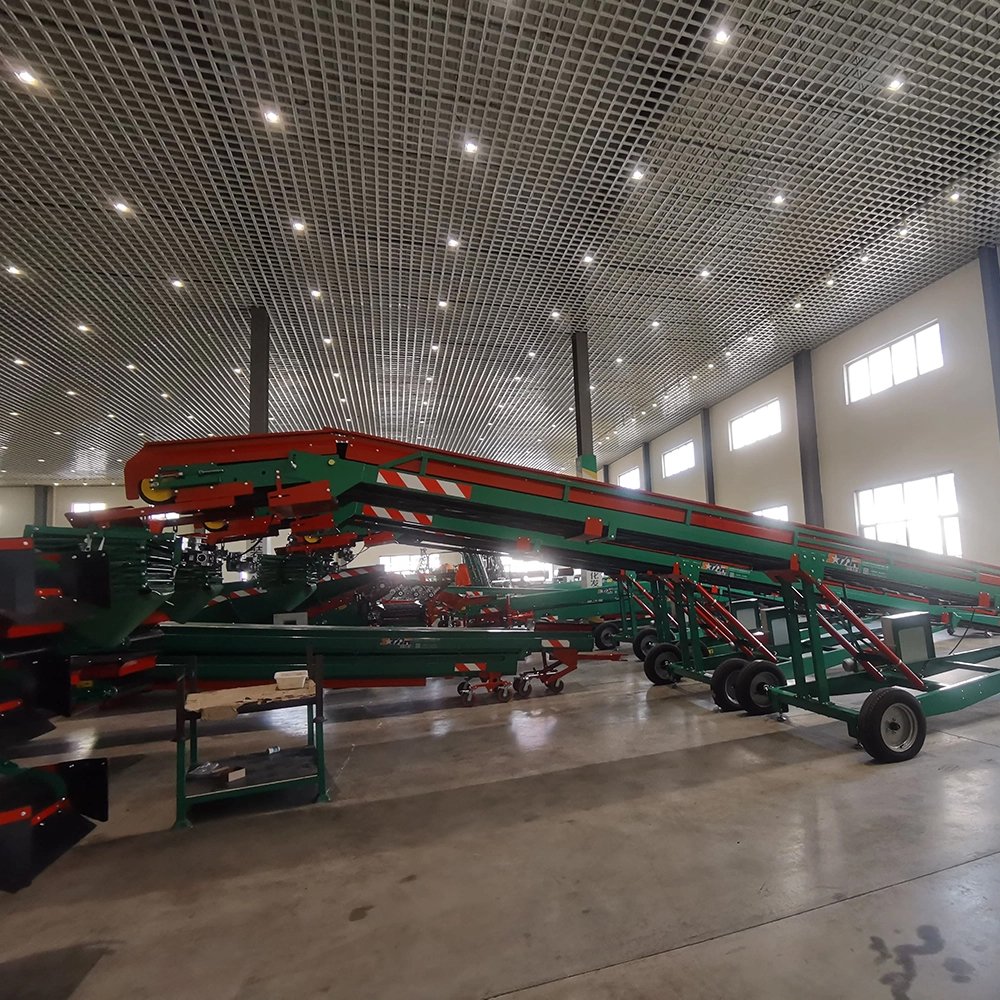

Конвеєр для навантаження картоплі 5SG-40 в основному складається з основи, основної рами, буферного пристрою, гідравлічної системи та системи електронного керування.

1. Основа:
Основа конвеєра для навантаження картоплі з'єднана з електрошафою управління, гідростанцією, підйомним циліндром, опорними ніжками та ліво-правими поворотними колесами. Вона служить шасі всього пристрою, з'єднуючи та фіксуючи обладнання.

2. Основна рама:
З'єднана з підйомним циліндром, основою, приймальним бункером, приводом конвеєрної стрічки і т. д., містить усередині конвеєрну стрічку і підтримуючі ролики.

3. Привід конвеєрної стрічки:
З'єднаний із телескопічною рамою, на кінці встановлено натяжний привід. Двигун приводу, двошвидкісний, забезпечує рух конвеєрної стрічки для картоплі. Верхнє розташування двигуна ефективно запобігає прослизу стрічки.

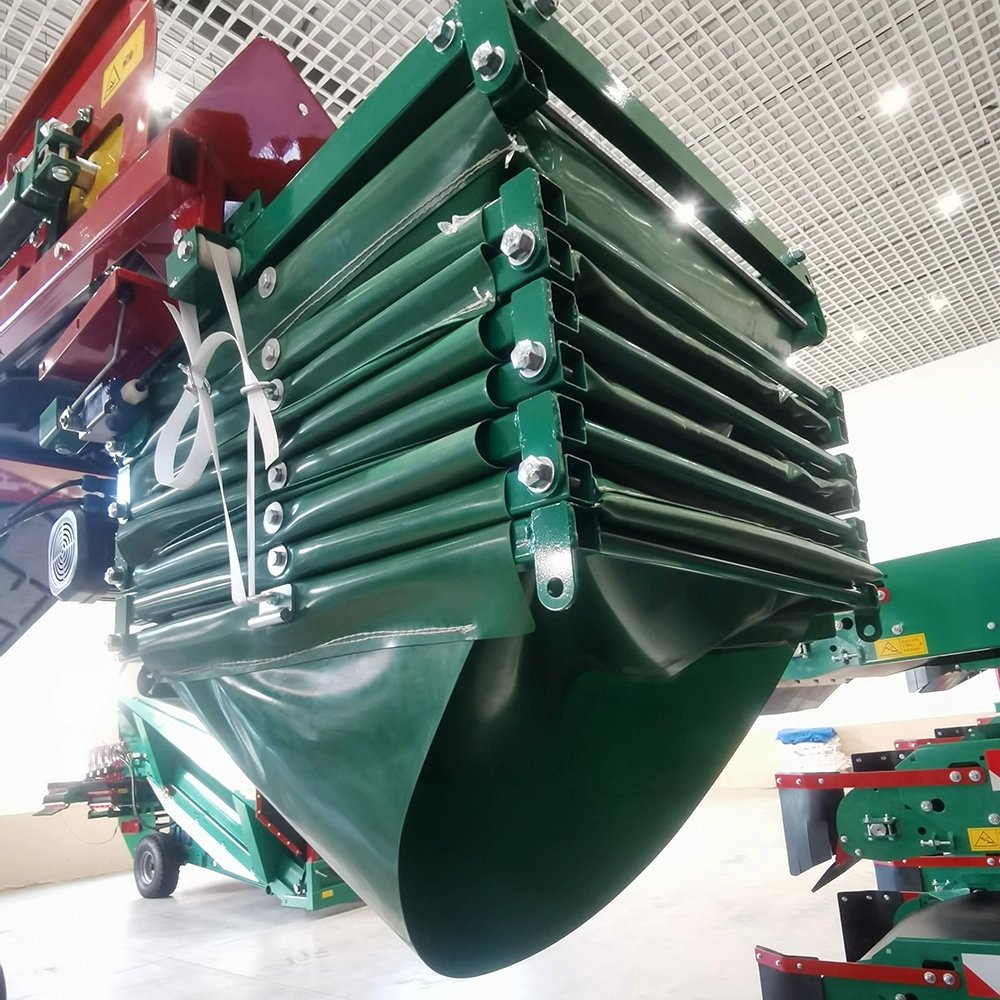

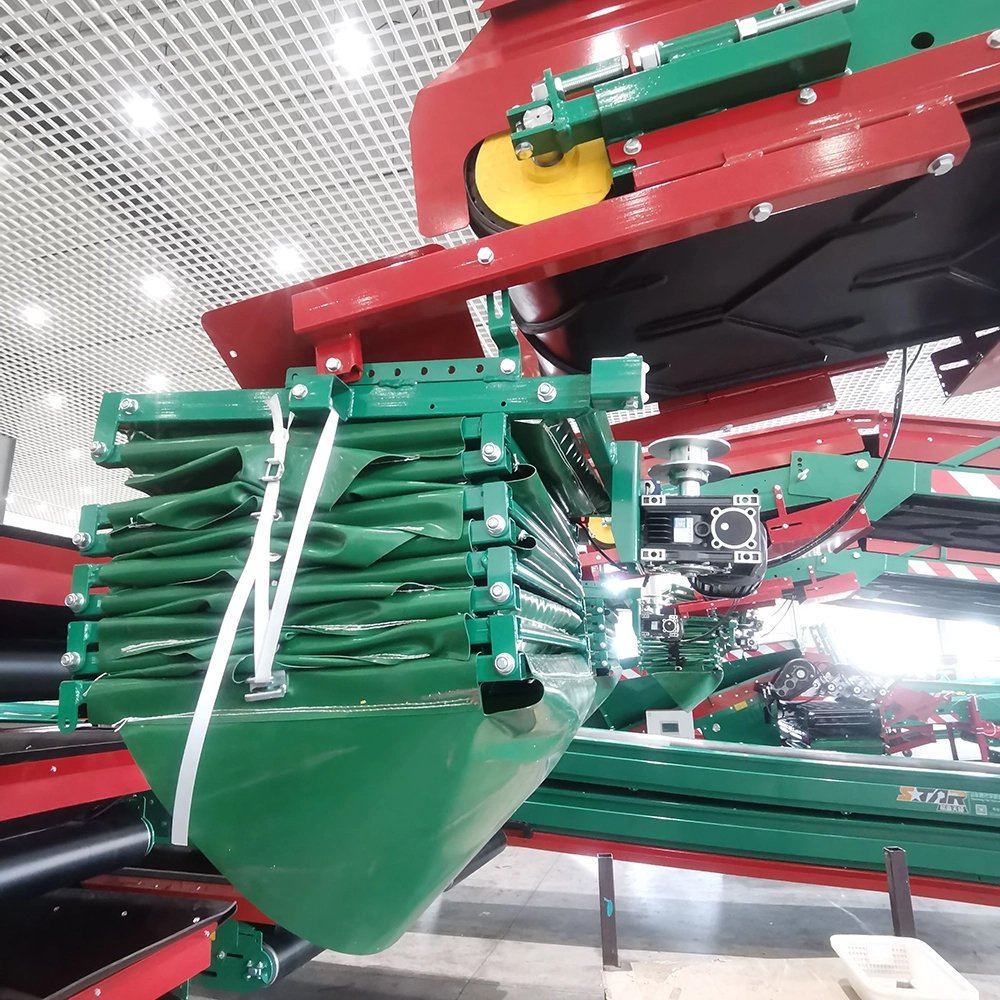

4. Буферний бункер:
З'єднаний із кінцем приводу конвеєрної стрічки. Висунення та втягування рами бункера контролюються двигуном та кінцевими фотоелектричними датчиками, що пом'якшує подачу матеріалу.

5. Гідравлічна система:
Система гідравлічного регулювання висоти в основному складається з електрогідростанції, гідрозамку, одно- та двосторонніх циліндрів, гідрошлангів і т. д. Вона призначена для управління опором противагової основи та підйомом/фіксацією основної рами.

6. Електрична система:
Система електронного управління включає розподільний щит, роз'єм підключення, двигуни, фотоелектричні датчики та супутні компоненти, оснащена 5-метровим гнучким кабелем. Устаткування дозволяє регулювати швидкість конвеєрної стрічки, а двигун висування та кінцеві датчики керують рухом буферного бункера. При підключенні до інших пристроїв можливий запуск всього обладнання однією кнопкою.

Принцип роботи: Вся машина переміщається до складу чи робочої зони поля (у складеному положенні).

Два колеса та дві поворотні опори дозволяють здійснювати короткі переміщення та орієнтацію навантажувача, встановлюючи його у робоче положення.

Вибирається та підключається силовий роз'єм для робочої позиції. Орієнтація регулюється залежно від розташування підключеного обладнання та вантажівки. Висота навантажувача налаштовується вручну за допомогою гідронасоса. Запускається двигун конвеєра, і машина готова до роботи.

Після транспортування картоплі обладнанням для очищення та конвеєром він потрапляє до приймального бункера навантажувача. Конвеєрна стрічка переміщує картоплю у буферний бункер у верхній частині машини, звідки вона остаточно вивантажується в цільову позицію. Оператор може регулювати висування бункера залежно від схеми укладання картоплі до завантаження вантажівки.
